راهنمای برد کنترل دیزل ژنراتور
برد کنترل دیزل ژنراتور، دروازهای برای ورود به دنیای هوشمند مدیریت انرژی و کلید تسلط بر قلب تپنده مجموعه شماست. بیایید با هم سفری عمیقتر را برای شناخت کامل مغز متفکر دیزل ژنراتور آغاز کنیم. این برد، تنها یک جعبه الکترونیکی با چراغهای چشمکزن نیست؛ آن را به عنوان مرکز فرماندهی سیستم عصبی و نقطه ارتباط شما با قلب آهنین دستگاه در نظر بگیرید.
درک زبان این قطعه هوشمند و رمزگشایی از پیامهای آن، به شما قدرت کنترل کامل نظارت دقیق و حفاظت بینقص از سرمایه گرانبهایتان را میدهد. هدف این راهنمای جامع برداشتن گامی موثر و استوار در مسیر آموزش برد کنترل دیزل ژنراتور است. ما به شما کمک میکنیم تا با اطمینان دانش و مهارتی دوچندان با این بخش حیاتی و پیچیده کار کنید. این یک آموزش برای تبدیل شدن به یک اپراتور حرفهای و یک نگهبان آگاه برای دستگاه شماست.
بیشتر بخوانید: تفاوت ژنراتور گازی و دیزلی: کدام بهتر است؟
وظایف اصلی برد کنترل دیزل ژنراتور
پیش از هر چیز باید بدانیم که کنترل پنل به عنوان مغز هوشمند چه وظایفی بر عهده دارد. وظایف اصلی آن را میتوان در چهار نقش کلیدی خلاصه کرد.
اولین نقش ، نظارت (Monitoring) است. برد کنترل مانند یک نگهبان همیشه بیدار ، پارامترهای حیاتی موتور و ژنراتور را زیر نظر دارد. مواردی مانند فشار روغن، دمای آب، ولتاژ، جریان و فرکانس به طور مداوم بررسی میشوند.
دومین نقش، کنترل (Control) است. این برد فرآیند روشن و خاموش شدن دستگاه را مدیریت میکند. این کار میتواند به صورت دستی با فشردن یک دکمه یا به شکل خودکار در زمان قطع برق شهر انجام شود.
سومین نقش، حفاظت (Protection) است. اگر هر یک از پارامترهای حیاتی از محدوده مجاز خارج شود، برد کنترل برای جلوگیری از یک فاجعه، موتور را به صورت ایمن خاموش میکند. این اقدام، یک سپر دفاعی در برابر آسیبهای جدی است. آموزش برد کنترل دیزل ژنراتور به شما کمک میکند تا این آلارمها را درک کنید.
چهارمین نقش، ارتباط (Communication) است. این قطعه اطلاعات را از طریق نمایشگر خود به شما نشان میدهد و امکان اتصال به سیستمهای مدیریت ساختمان یا نظارت از راه دور را فراهم میسازد.
بیشتر بخوانید: نحوه کارکرد موتور دیزل ژنراتور به چه صورت می باشد؟

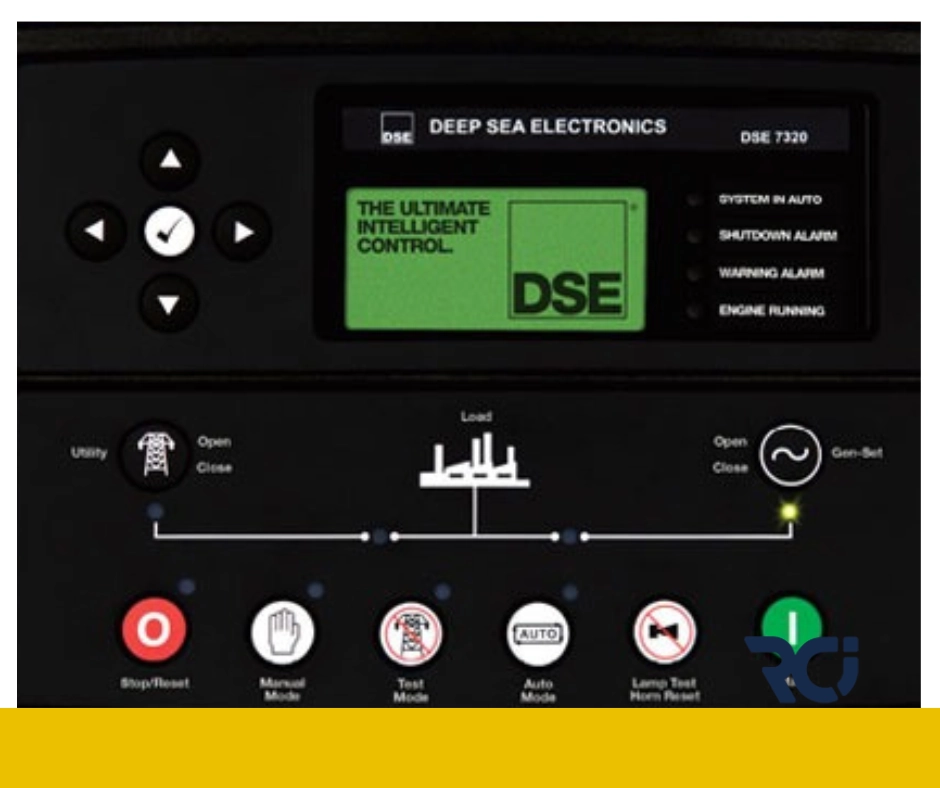

اجزای تشکیل دهنده برد کنترل دیزل ژنراتور
برای درک بهتر، بیایید نگاهی به اجزای داخلی این مرکز فرماندهی بیندازیم. آشنایی با این بخشها، بخشی اساسی از آموزش برد کنترل دیزل ژنراتور است.
- ریزپردازنده (Microprocessor): این قطعه هسته اصلی و مغز متفکر برد است. تمام محاسبات، تصمیمگیریها و منطقهای کنترلی در اینجا پردازش میشود.
- صفحه نمایش (Display): این بخش، چهره برد کنترل و پنجره ارتباطی شما با آن است. اطلاعات، آلارمها و پارامترها روی این صفحه نمایش داده میشوند.
- صفحهکلید (Keypad): این دکمهها، ابزار شما برای صحبت کردن با برد هستند. از طریق آنها میتوانید دستورات را وارد کرده و تنظیمات را تغییر دهید.
- پایانههای ورودی و خروجی (I/O Terminals): این ترمینالها مانند سیستم عصبی عمل میکنند. آنها برد را به سنسورها، رلهها و عملگرهای مختلف در سراسر ژنراتور متصل میکنند.
- چراغهای نشانگر (LEDs): این چراغهای کوچک، وضعیت کلی سیستم را به سرعت نشان میدهند. معمولاً شامل نشانگرهایی برای حالت نرمال، آلارم و خطای منجر به خاموشی هستند.
بیشتر بخوانید: اجزای اصلی دیزل ژنراتور چیست؟
مراحل نصب و راه اندازی برد کنترل دیزل ژنراتور
نصب و راهاندازی برد کنترل، مرحلهای بسیار حساس و نیازمند دقت، دانش و حوصله فراوان است. این کار باید توسط یک تکنسین آموزشدیده انجام شود، اما درک مراحل آن برای هر اپراتوری مفید و ضروری است.
اولین گام، نصب فیزیکی است. برد باید در تابلو فرمان، با استفاده از پایههای ضد لرزش، به شکلی ایمن نصب گردد. همچنین باید از آببندی صحیح آن با استفاده از واشر مخصوص اطمینان حاصل کرد تا از نفوذ رطوبت و گرد و غبار (که دشمن اصلی قطعات الکترونیکی هستند) جلوگیری شود.
دومین گام سیمکشی است. در این مرحله، دقت و پیروی از نقشه حرف اول را میزند. سیمهای مربوط به سنسورها باید از کابلهای شیلددار باشند و مسیر آنها از کابلهای قدرت AC جدا باشد تا از ایجاد نویز الکتریکی و اختلال در عملکرد برد جلوگیری شود. اتصال صحیح تغذیه DC، خروجیهای رله (مانند رله استارت و سوخت) و ورودیهای سنسورها، تضمینکننده عملکرد صحیح دستگاه است.
گام سوم، برنامهریزی و پیکربندی است. در این مرحله، ما به برد “آموزش” میدهیم که با چه نوع ژنراتوری کار میکند. این کار مانند یک مصاحبه فنی با برد است. تنظیماتی مانند ولتاژ و فرکانس نامی، نسبت تبدیل ترانسهای جریان (CT)، حدود حفاظتی برای فشار روغن و دما و تعریف عملکرد ورودیها و خروجیهای دیجیتال، از طریق نرمافزار کامپیوتری یا از روی خود برد وارد میشود. تکمیل دقیق این مراحل، بخش عملی آموزش برد کنترل دیزل ژنراتور را به بهترین شکل به پایان میرساند.
بیشتر بخوانید: مصرف سوخت دیزل ژنراتور چگونه محاسبه می شود؟
مشکلات رایج در برد کنترل دیزل ژنراتور و راه حل ها
هر اپراتور باید با مشکلات احتمالی و نحوه برخورد منطقی با آنها آشنا باشد. این دانش، تفاوت بین یک اپراتور عادی و یک متخصص را مشخص میکند. در ادامه به چند مورد از مشکلات رایج و راهحلهای اولیه آنها میپردازیم.
- مشکل : نمایشگر برد روشن نمیشود.
راه حل : پیش از هر اقدام پیچیدهای، از اصول اولیه شروع کنید. اتصال صحیح و محکم بودن کابلهای باتری به برد را چک کنید. سپس فیوز موجود روی برد کنترل را از جای خود خارج کرده و سلامت آن را بررسی نمایید. در بسیاری از موارد، مشکل به سادگی با تعویض یک فیوز سوخته یا محکم کردن یک اتصال شل حل میشود.
- مشکل : ژنراتور استارت نمیخورد و خطای “Fail to Start” نمایش داده میشود.
راه حل : این خطا پس از چند تلاش ناموفق برای استارت ظاهر میشود. اولین مظنون، باتری ضعیف است؛ ولتاژ آن را زیر بار چک کنید. مطمئن شوید دکمه توقف اضطراری (Emergency Stop) فشرده نشده باشد. در نهایت سیمکشی رله استارت و سلونوئید سوخت را از خروجی برد تا روی موتور بازبینی کنید.
- مشکل : ژنراتور روشن شده ولی بلافاصله با خطای فشار روغن یا دمای آب خاموش میشود.
راه حل : هرگز این آلارمهای حیاتی را نادیده نگیرید. ابتدا سطح فیزیکی روغن موتور و آب رادیاتور را چک کنید. اگر سطح آنها مناسب بود، مشکل میتواند از خرابی خود سنسور یا قطعی در سیمکشی آن باشد. بازرسی دقیق سیمهای سنسور از روی موتور تا ترمینال مربوطه روی برد، گام بعدی و منطقی برای عیبیابی است.
سخن اخر
برد کنترل دیزل ژنراتور ، یک ابزار قدرتمند برای اپراتور است. این قطعه یک ابزار هوشمند برای مدیریت بهینه دیزل ژنراتور شماست. به یاد داشته باشید که آموزش برد کنترل دیزل ژنراتور یک فرآیند مستمر است. هرچه بیشتر با آن کار کنید و دفترچه راهنمای آن را مطالعه نمایید، تسلط شما بیشتر خواهد شد. شرکت صنایع کوپله رعد همواره آماده ارائه پشتیبانی فنی و خدمات تخصصی در این زمینه است.
سوالات متداول
۱. تفاوت بین برد کنترل دستی و برد AMF چیست؟
برد کنترل دستی (Manual Start) تنها قابلیت روشن و خاموش کردن ژنراتور به صورت دستی را دارد. اما برد AMF (Automatic Mains Failure) به طور خودکار قطعی برق شهر را تشخیص داده و ژنراتور را روشن میکند و پس از بازگشت برق شهر، آن را خاموش مینماید.
۲. آیا میتوانم برد کنترل آنالوگ و قدیمی خود را با یک مدل دیجیتال جدید تعویض کنم؟
بله، این کار کاملاً امکانپذیر و بسیار توصیه میشود. ارتقا به یک برد دیجیتال، قابلیتهای نظارتی، حفاظتی و کنترلی بسیار پیشرفتهتری را برای ژنراتور شما به ارمغان میآورد و امنیت دستگاه را به شدت افزایش میدهد.
۳. منظور از حالت “Auto” روی برد کنترل چیست؟
زمانی که برد در حالت “Auto” قرار دارد، آماده به کار برای شرایط اضطراری است. در این حالت، برد به طور مداوم ولتاژ برق شهر را کنترل میکند و به محض تشخیص قطعی برق ، به صورت خودکار و بدون دخالت اپراتور، فرآیند روشن کردن ژنراتور را آغاز میکند.
۴. آیا برای برنامهریزی برد کنترل به نرمافزار خاصی نیاز است؟
بله، اکثر بردهای کنترل پیشرفته دارای نرمافزار مخصوص به خود هستند که روی کامپیوتر نصب میشود. این نرمافزار از طریق یک کابل رابط به برد متصل شده و امکان پیکربندی کامل، مشاهده پارامترها به صورت گرافیکی و عیبیابی را فراهم میکند.
۵. چگونه میتوان تاریخچه خطاها (Event Log) را در برد مشاهده کرد؟
بیشتر بردهای دیجیتال دارای حافظهای برای ثبت رویدادها و خطاها هستند. معمولاً با ورود به منوی مربوطه روی خود برد، میتوانید لیست آخرین خطاها را به همراه زمان وقوع و پارامترهای موتور در آن لحظه مشاهده کنید که برای عیبیابی بسیار مفید است.
۶. آیا این بردها قابلیت اتصال به اینترنت برای کنترل از راه دور را دارند؟
بله، بسیاری از مدلهای جدید با افزودن یک ماژول ارتباطی (Ethernet یا GPRS)، این قابلیت را پیدا میکنند. با استفاده از این ویژگی، شما میتوانید از هر کجای دنیا از طریق اینترنت، وضعیت ژنراتور خود را مشاهده کرده و آن را کنترل نمایید.
۷. چرا برد کنترل باید تعداد دندانههای دنده فلایویل را بداند؟
برد کنترل برای اندازهگیری دقیق سرعت موتور (RPM)، از یک سنسور مغناطیسی استفاده میکند که عبور دندانههای فلایویل را میشمارد. با دانستن تعداد کل دندانهها، برد میتواند با یک محاسبه ساده، سرعت دقیق چرخش موتور را در هر لحظه به دست آورد.
