اکچویتور دیزل ژنراتور چیست؟

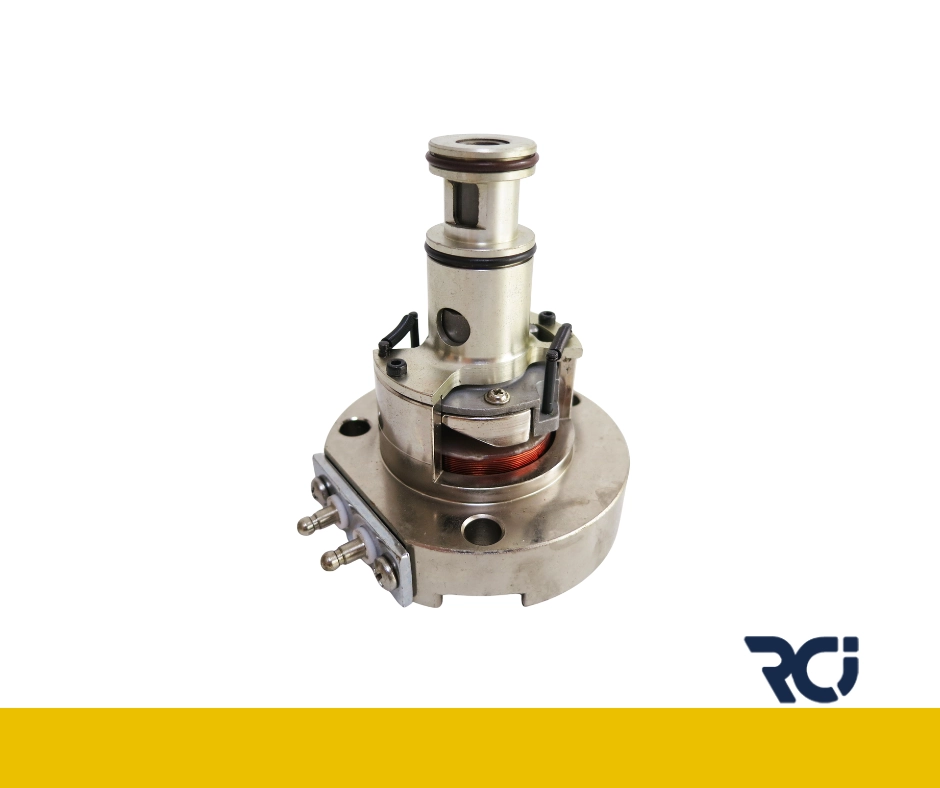

اکچویتور دیزل ژنراتور چیست؟ این قطعه، بخش پاسخگوی دیزل در برابر فرامین الکتریکی است. در یک دیزل ژنراتور، هر قطعه نقشی اساسی دارد ، اکچویتور قطعهی به ظاهر ساده یک عملگر الکترومکانیکی است. وظیفه آن تبدیل سیگنالهای الکتریکی ظریف از واحد کنترل (گاورنر) به حرکت مکانیکی قدرتمند است. این حرکت میزان سوخت ورودی به موتور را کنترل میکند. در واقع اکچویتور دیزل ژنراتور، پل ارتباطی بین دنیای دیجیتال کنترل و دنیای مکانیکی قدرت است. بدون وجود این عضلهی هوشمند، ثبات فرکانس و پایداری ولتاژ تنها یک رویا باقی میماند.
بیشتر بخوانید: تفاوت ژنراتور گازی و دیزلی: کدام بهتر است؟
نقش اکچویتور در دیزل ژنراتور
نقش اکچویتور در دیزل ژنراتور، حفظ ثبات و پایداری در سختترین شرایط است. وظیفه اصلی آن، ثابت نگه داشتن دور موتور RPM تحت بارهای متغیر است. تصور کنید ژنراتور در حال کار است و ناگهان یک بار الکتریکی بزرگ وارد مدار میشود. در این لحظه، دور موتور به طور طبیعی تمایل به کاهش دارد. اینجاست که اکچویتور دیزل ژنراتور وارد عمل میشود و گاورنر این افت سرعت را تشخیص میدهد. سپس یک فرمان الکتریکی قویتر به اکچویتور ارسال میکند. اکچویتور نیز در کسری از ثانیه با حرکت دادن دریچه سوخت، میزان سوخت ورودی به موتور را افزایش میدهد. این واکنش سریع، دور موتور را به مقدار تنظیمشده بازمیگرداند و فرکانس برق تولیدی را ثابت نگه میدارد. این رقص دقیق بین گاورنر و اکچویتور، تضمینکننده برق پایدار و بدون نوسان است.
طریقه نصب اکچویتور دیزل ژنراتور
نصب صحیح یک اکچویتورهنری است که به دقت و توجه نیاز دارد. هرگونه خطا در این فرآیند، عملکرد کل سیستم را مختل میکند. اولین و مهمترین گام رعایت کامل نکات ایمنی به ویژه قطع کردن اتصال باتری است. سپس اکچویتور باید در مکانی مناسب روی بدنه موتور نزدیک به پمپ انژکتور نصب شود. لرزش بیش از حد میتواند به آن آسیب برساند. حساسترین مرحله، اتصال اهرم مکانیکی اکچویتور به شانه پمپ سوخت است.
این اتصال باید کاملاً روان و بدون کوچترین لرزش باشد. در مرحله بعد، سیمکشی الکتریکی آن به واحد کنترل گاورنر بر اساس نقشه فنی انجام میشود. در نهایت، تنظیمات اولیه شامل تنظیم محدوده حرکتی اهرم و کالیبراسیون با گاورنر، برای عملکرد بهینه اکچویتور دیزل ژنراتور ضروری است.
بیشتر بخوانید: نحوه کارکرد موتور دیزل ژنراتور به چه صورت می باشد؟
مشخصات فنی اکچویتور
هر اکچویتور دارای مجموعهای از مشخصات فنی است که تواناییها و کاربرد آن را تعریف میکند. شناخت این مشخصات برای انتخاب یک قطعه مناسب حیاتی است.1
- گشتاور (Torque): نشاندهنده قدرت چرخشی اکچویتور است. برای به حرکت درآوردن شانه پمپ سوخت در موتورهای بزرگ، به گشتاور بالاتری نیاز است.
- زاویه چرخش (Rotation): حداکثر میزان چرخش محور اکچویتور را مشخص میکند که معمولاً بین ۲۵ تا ۳۵ درجه است.
- زمان پاسخ (Response Time): سرعت واکنش اکچویتور به سیگنال الکتریکی را در واحد میلیثانیه نشان میدهد. زمان پاسخ کوتاهتر به معنای پایداری بهتر فرکانس است.
- ولتاژ کاری (Operating Voltage): این قطعه معمولاً با ولتاژ ۱۲ یا ۲۴ ولت DC کار میکند و باید با سیستم الکتریکی ژنراتور سازگار باشد.
بیشتر بخوانید: اجزای اصلی دیزل ژنراتور چیست؟
انواع اکچیویتور
اکچویتورها در طراحیها و مدلهای مختلفی عرضه میشوند تا با انواع دستگاه ها سازگار باشند. به طور کلی میتوان آنها را به دو دسته اصلی تقسیم کرد. دسته اول، اکچویتورهای داخلی (Built-in) هستند. این نوع عملگرها توسط کارخانه سازنده پمپ انژکتور، به صورت یکپارچه درون بدنه پمپ تعبیه میشوند. دسترسی به آنها دشوارتر است اما از هماهنگی بالایی با پمپ برخوردارند. دسته دوم که رایجتر هستند، اکچویتورهای خارجی (External) نام دارند. این مدلها به صورت یک واحد جداگانه روی بدنه موتور نصب میشوند. آنها از طریق یک اهرمبندی مکانیکی به پمپ سوخت متصل میگردند. این نوع اکچویتور دیزل ژنراتور به دلیل سهولت در نصب، تعویض و تعمیر، کاربرد گستردهای دارد.
انواع برند اکچویتور های دیزل ژراتور
در بازار جهانی، شرکتهای متعددی به تولید اکچویتورهای باکیفیت اشتغال دارند. انتخاب یک برند معتبر، تضمینکننده دقت، دوام و قابلیت اطمینان این قطعه حساس است. برندهایی مانند GAC (Governors America Corp.)، Woodward و Cummins از پیشتازان این صنعت به شمار میروند. محصولات این شرکتها به دلیل کیفیت ساخت بالا و پاسخگویی بسیار سریع، در سراسر جهان مورد استفاده قرار میگیرند. یک انتخاب هوشمندانه عملکرد پایدار ژنراتور شما را برای سالها تضمین میکند.
بیشتر بخوانید: مصرف سوخت دیزل ژنراتور چگونه محاسبه می شود؟
نحوه عملکرد اکچویتور
نحوه عملکرد اکچویتور، یک حلقه بازخورد سریع و هوشمندانه است. این فرآیند به صورت مداوم و در هزارم ثانیه رخ میدهد. ابتدا، گاورنر به طور پیوسته سرعت موتور را از طریق یک سنسور مغناطیسی (Magnetic Pickup) اندازهگیری میکند. زمانی که بار روی ژنراتور افزایش مییابد، سرعت موتور اندکی افت میکند.
گاورنر این افت را تشخیص داده و بلافاصله ولتاژ سیگنال خروجی خود را افزایش میدهد. این سیگنال به سیمپیچ داخلی اکچویتور میرسد. با افزایش جریان، میدان مغناطیسی درون اکچویتور قویتر شده و محور متحرک آن با قدرت بیشتری میچرخد. این چرخش اهرم متصل به پمپ سوخت را به حرکت درآورده و مسیر سوخت را بازتر میکند. با به کار گیری سوخت بیشتر، توان موتور افزایش یافته و سرعت آن به مقدار اولیه بازمیگردد.
بیشتر بخوانید: دیزل ژنراتور بادووین یک طرح اقتصادی از ژنراتورها می باشد.
سخن اخر
در پایان، میتوان گفت اکچویتور دیزل ژنراتور، قطعهای کوچک با مسئولیتی بزرگ است. این عملگر دقیق، ضامن واکنش سریع، پایداری بینقص و تولید برق باکیفیت است. همانطور که یک عضله ورزیده به فرمان مغز به سرعت واکنش نشان میدهد، یک اکچویتور باکیفیت نیز فرامین الکترونیکی را به حرکتی بینقص و بهموقع تبدیل میکند. تأمین قطعات اصلی و بهرهگیری از دانش فنی برای نصب و تنظیم آن، یک سرمایهگذاری برای سلامت و طول عمر دیزل ژنراتور شماست. صنایع کوپله رعد با ارائه قطعات اورجینال و خدمات تخصصی، در کنار شماست تا این بخش حیاتی از ژنراتور شما همواره در بهترین شرایط عملکردی خود باقی بماند.
دیزل ژنراتور ولوو پنتا یک نوع دیزل ژنراتور بسیار مطرح و محبوب در کشور ایران و در سرتاسر جهان و همه کشورهای دنیا است.
سوالات متداول
۱. نشانه های خرابی یا عملکرد ضعیف اکچویتور چیست؟
شایعترین نشانه، نوسان یا ناپایداری در دور موتور است که به آن “شکار” (Hunting) میگویند. کندی در واکنش به تغییرات بار، کاهش توان یا خاموش شدن موتور زیر بار سنگین نیز میتواند از علائم خرابی این قطعه باشد.
۲. تفاوت اصلی بین گاورنر و اکچویتور چیست؟
گاورنر “مغز” سیستم کنترل سرعت است. این واحد الکترونیکی سرعت را اندازهگیری کرده و تصمیم میگیرد که چه مقدار سوخت نیاز است. اکچویتور “عضله” سیستم است که فرمان صادر شده از گاورنر را دریافت و آن را به حرکت مکانیکی برای تنظیم دریچه سوخت تبدیل میکند.
۳. آیا اکچویتور قابل تعمیر است یا باید تعویض شود؟
اکچویتورها معمولاً به صورت یک واحد پلمپشده طراحی میشوند و قطعات داخلی آنها به سادگی قابل تعویض نیست. در بیشتر موارد، در صورت بروز مشکل داخلی یا سوختن سیمپیچ، راه حل اصولی و مطمئن، تعویض کامل قطعه با یک نمونه اصلی و جدید است.
۴. چرا اتصال مکانیکی (Linkage) بین اکچویتور و پمپ سوخت اینقدر اهمیت دارد؟
این اتصال، پل ارتباطی بین اکچویتور و دیزل است. هرگونه سفتی، اصطکاک یا لقی در این اهرمبندی باعث میشود حرکت دقیق اکچویتور به درستی به پمپ سوخت منتقل نشود. این امر منجر به واکنش کند و عملکرد ناپایدار موتور خواهد شد.
۵. آیا می توان از یک اکچویتور ۱۲ ولت در یک سیستم ۲۴ ولت استفاده کرد؟
خیر، این کار اکیداً ممنوع است. اعمال ولتاژ ۲۴ ولت به یک اکچویتور ۱۲ ولتی باعث عبور جریان بیش از حد از سیمپیچ داخلی آن شده و در مدت زمان بسیار کوتاهی منجر به سوختن و از کار افتادن کامل اکچویتور میشود.
۶. منظور از “اشباع شدن اکچویتور” (Actuator Saturation) چیست؟
این اصطلاح زمانی به کار میرود که اکچویتور به انتهای محدوده حرکتی خود رسیده باشد (چه در حالت حداقل سوخت و چه حداکثر) اما گاورنر همچنان در حال ارسال سیگنال برای حرکت بیشتر است. این وضعیت نشان میدهد که سیستم کنترل به مرز توانایی خود رسیده است.
۷. دما چه تاثیری بر عملکرد اکچویتور دارد؟
گرمای بیش از حد میتواند مقاومت الکتریکی سیمپیچ داخلی را افزایش داده و بر پاسخدهی آن تأثیر بگذارد. به همین دلیل اکچویتورها برای کار در محدوده دمایی مشخصی طراحی میشوند و نصب آنها در نزدیکی منابع حرارتی شدید مانند منیفولد اگزوز توصیه نمیشود.
